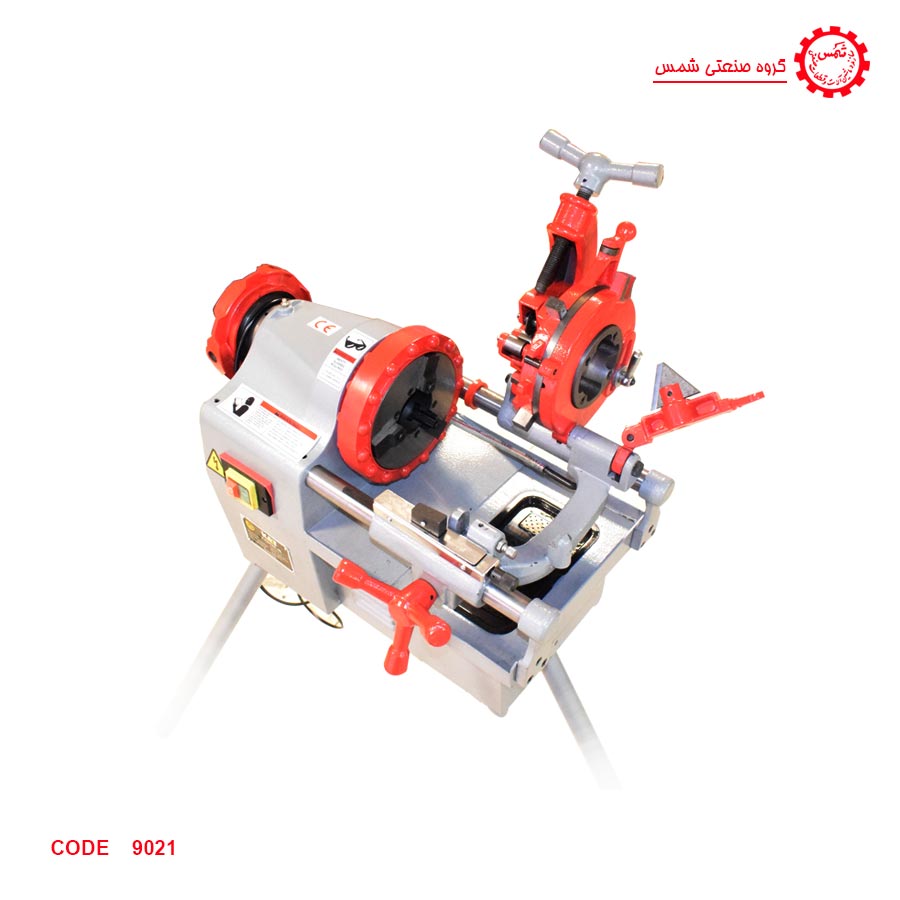

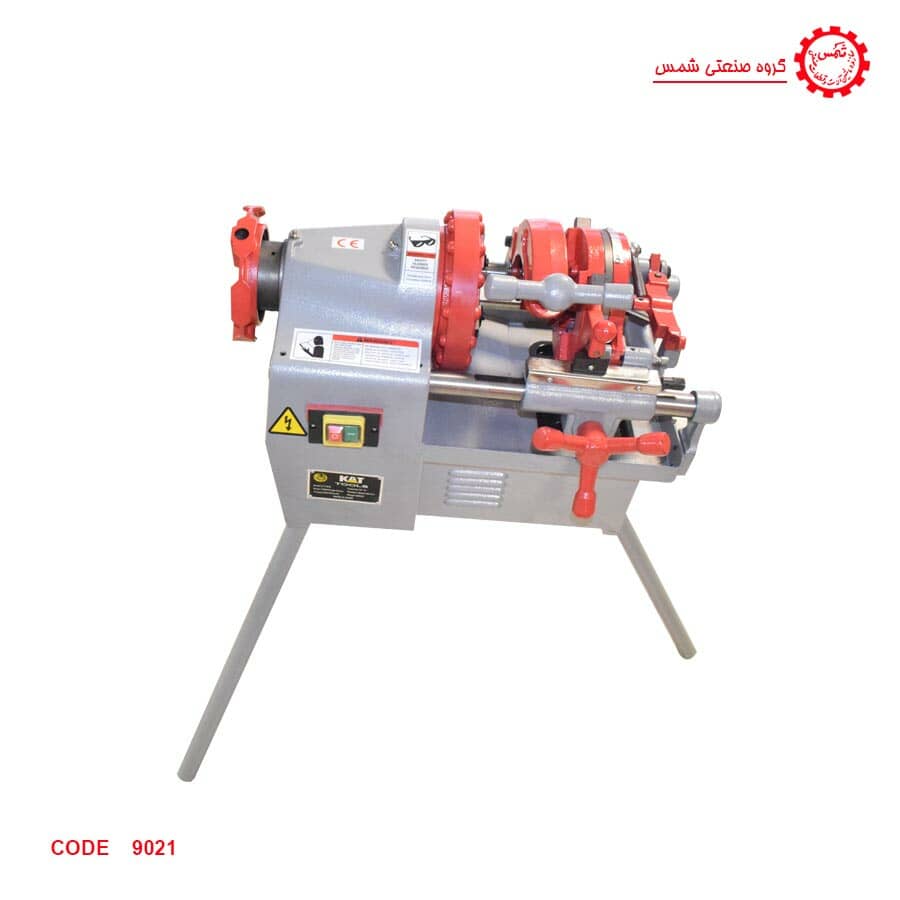

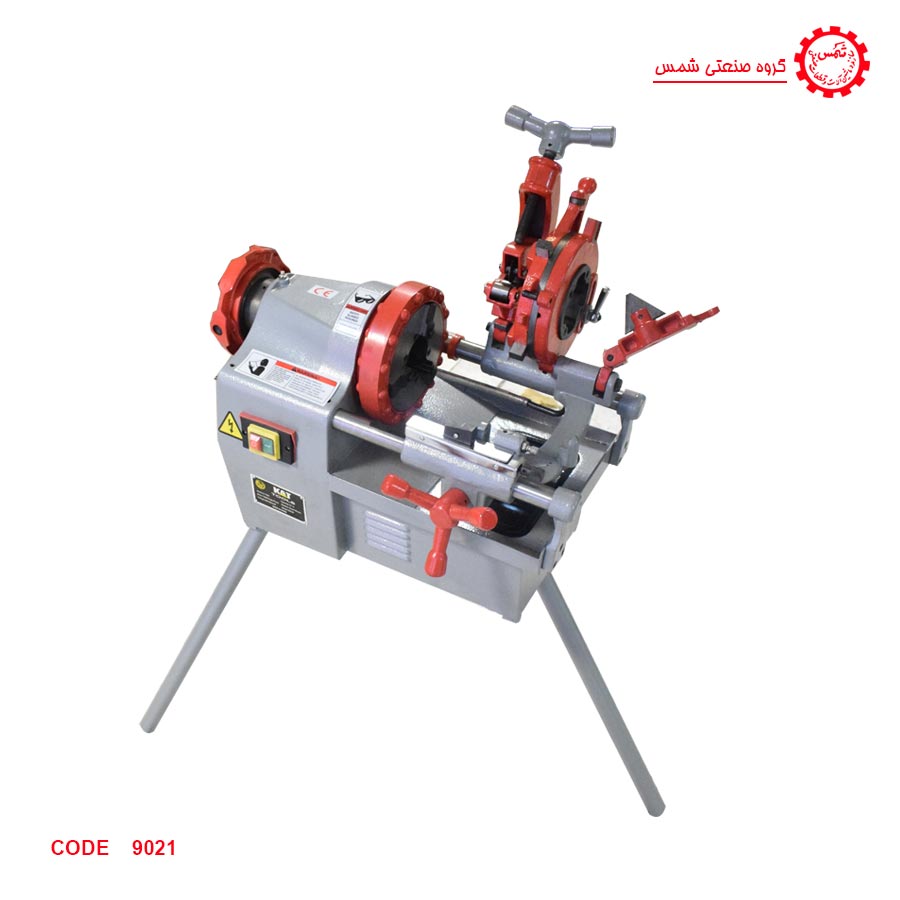

حدیده لوله برقی 3 اینچ

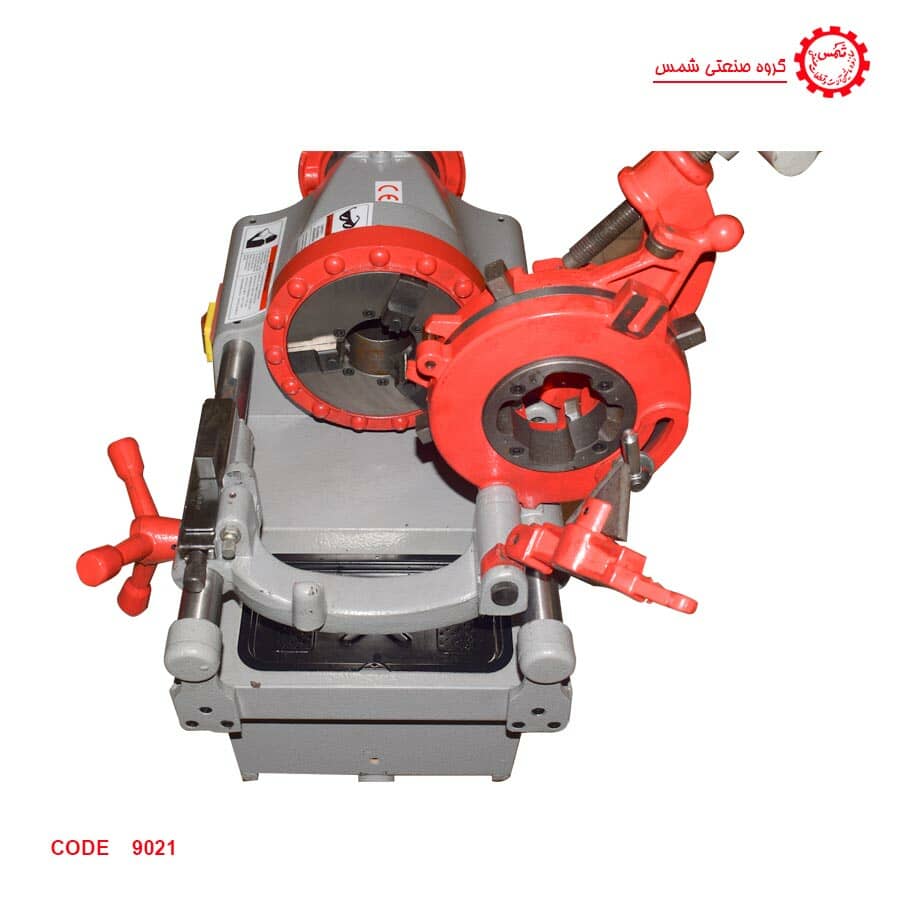

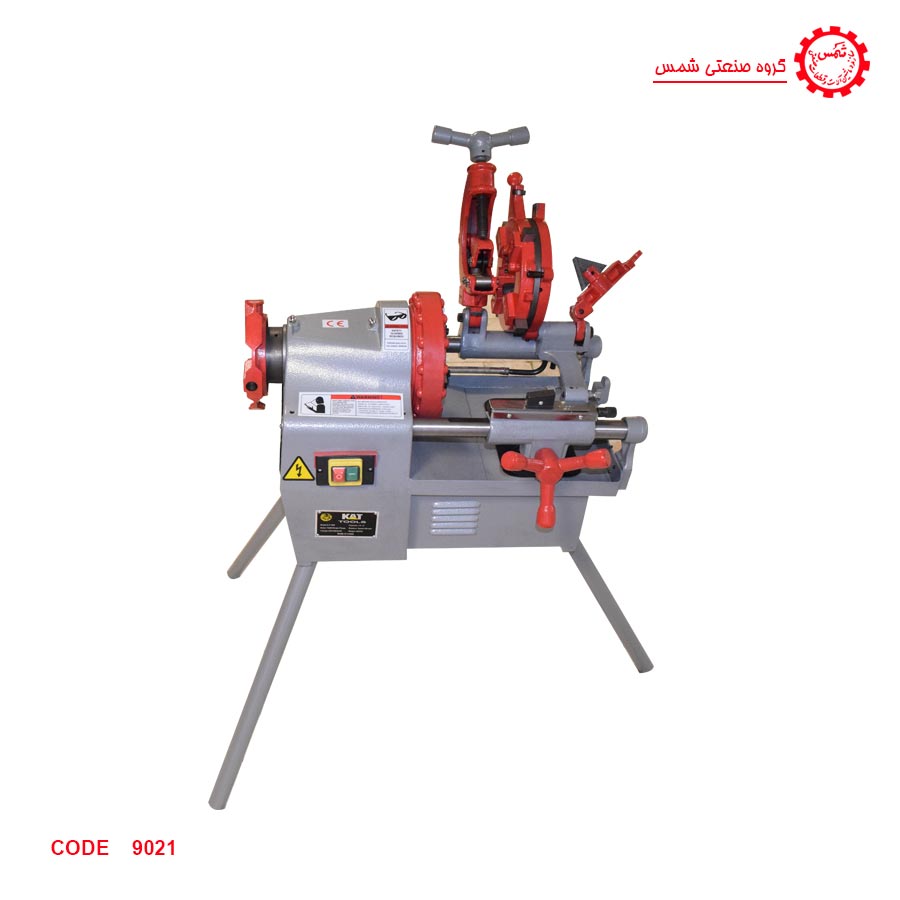

دستگاه حدیده لوله برقی 3 اینچ علاوه بر دنده کردن می توان، بریدن و برقو زدن لوله های فولادی را در زمان کمتر و با دقت بیشتری انجام داد .

با هر دست از پارچه های این حدیده میتوان دو یا چند قطر لوله متفاوت را حدیده نمود .

از این حدیده بیشتر برای دنده کردن لوله های سایز بالا استفاده می شود .

لوازم حدیده های برقی عبارت است از

*بدنه حدیده

* الکتروموتور

* برقو

* لوله بُر

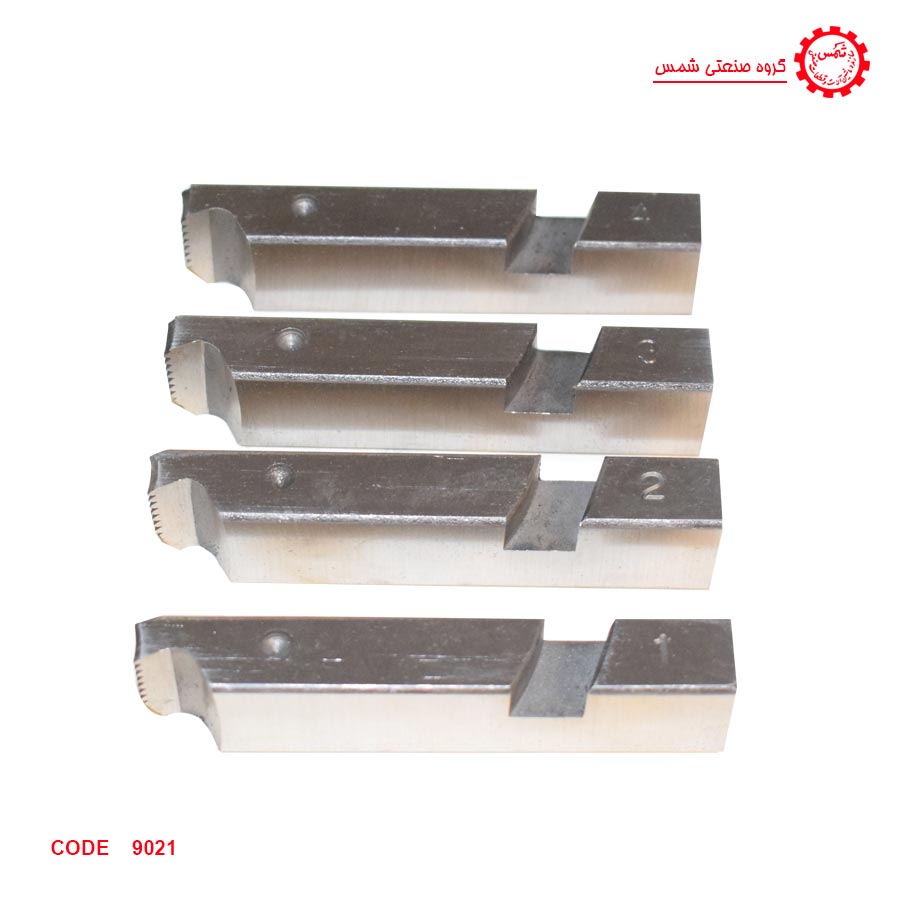

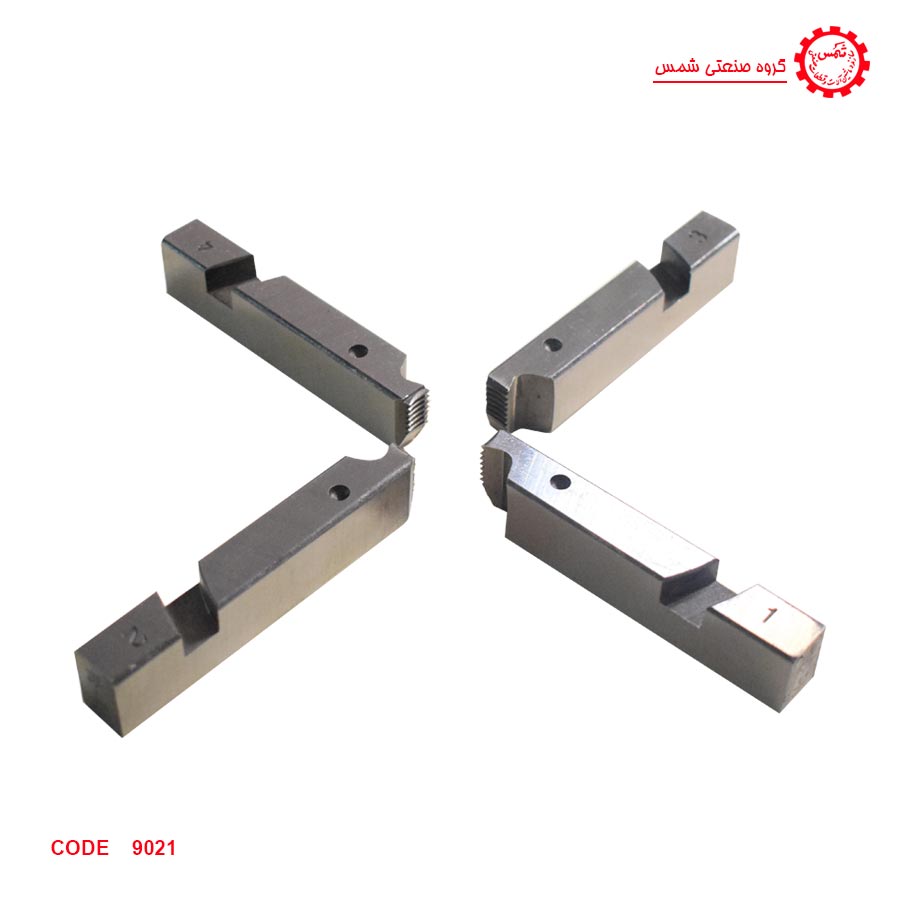

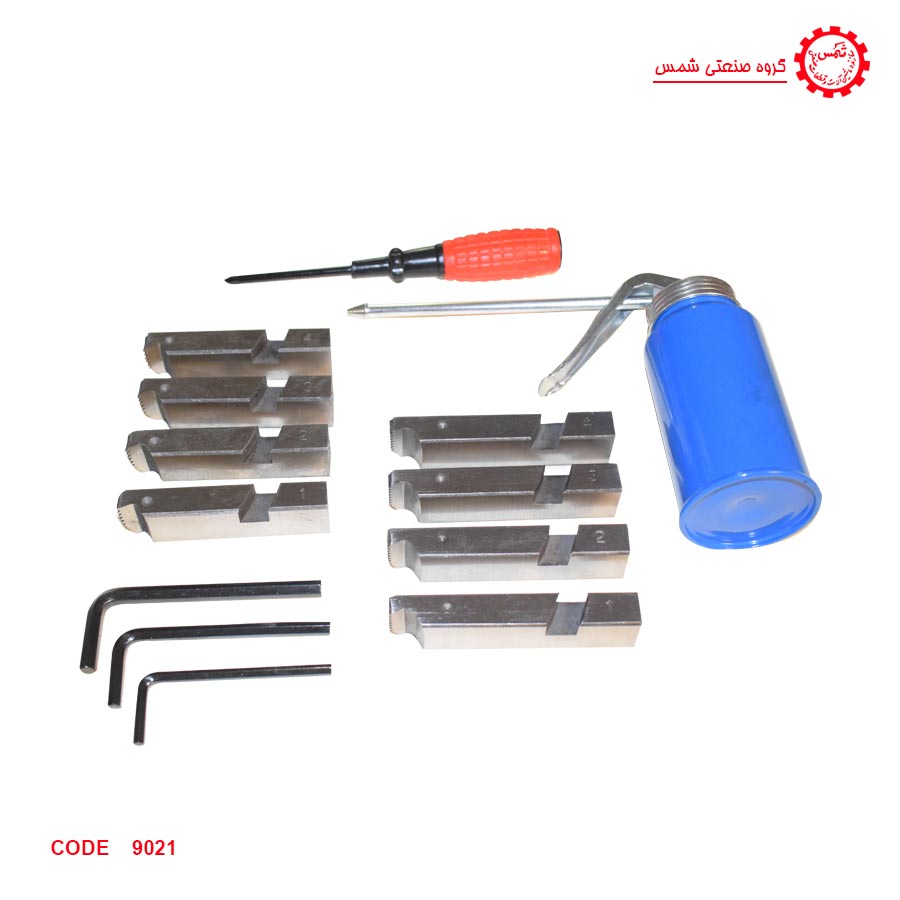

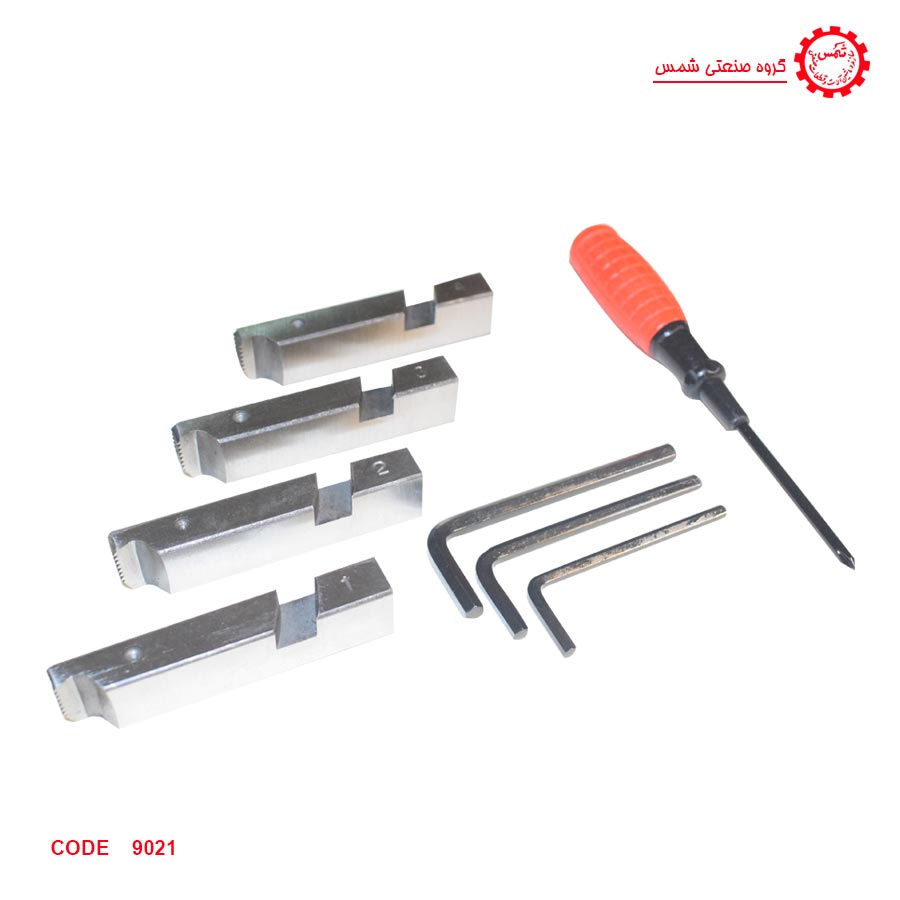

* پارچه حدیده

* الکترو پمپ روغن

* مخزن روغن

* صافی

* کلید خاموش و روشن و تغییر دور موتور

* اهرم جابجاکننده مجموعه لوله بُر، برقو و پارچه

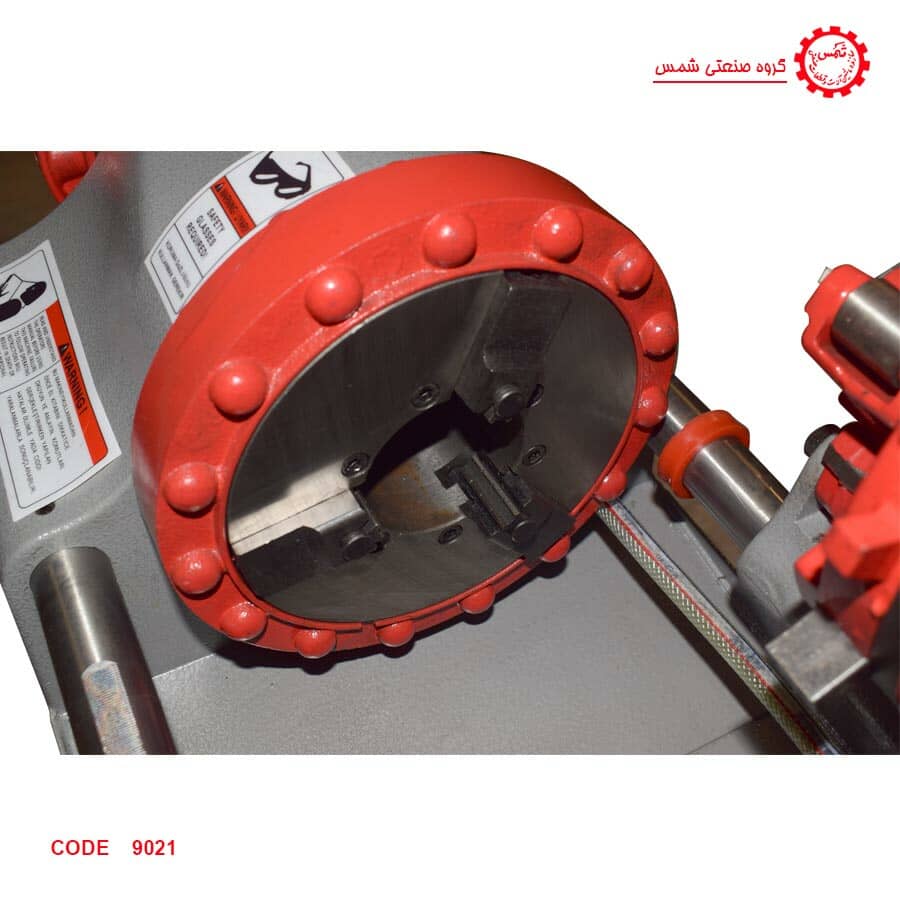

* سه نظام های اولیه و ثانویه

* کابل برق

* دو شاخه

روش حدیده کاری برقی:

برای برقو زدن و حدیده کردن و بریدن لوله های فولادی به وسیله حدیده برقی به ترتیب زیر عمل می­شود

الف) پس از قرار دادن پارچه حدیده مناسب در تنه حدیده و تنظیم آن، لوله را از سه نظام اولیه و ثانویه عبور می دهند تا به اندازه

حدود 15 سانتیمتر از سه نظام اولیه جلوتر قرار گیرد

ب) پس از سفت کردن فلکه سه نظام های اولیه و ثانویه برای دربر گرفتن لوله، مجموعه پارچه حدیده و لوله بُر را در حالت آزاد (بالا)

قرار داده و برقو را جهت برقوکاری مقابل لوله قرار می دهند.

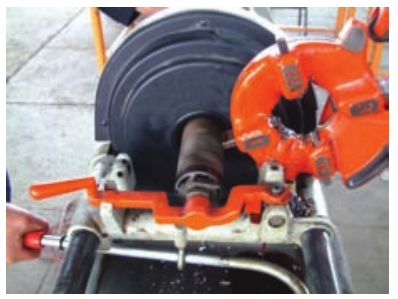

پ) پس از روشن کردن الکتروموتور حدیده و اطمینان از عدم لنگی و دو پهن بودن لوله، اهرم مجموعه را به سمت لوله حرکت می دهند

تا برقو با دهانه داخلی آن تماس یافته و پس از مدت کوتاهی پلیسه یا برآمدگی داخلی لوله از بین برود

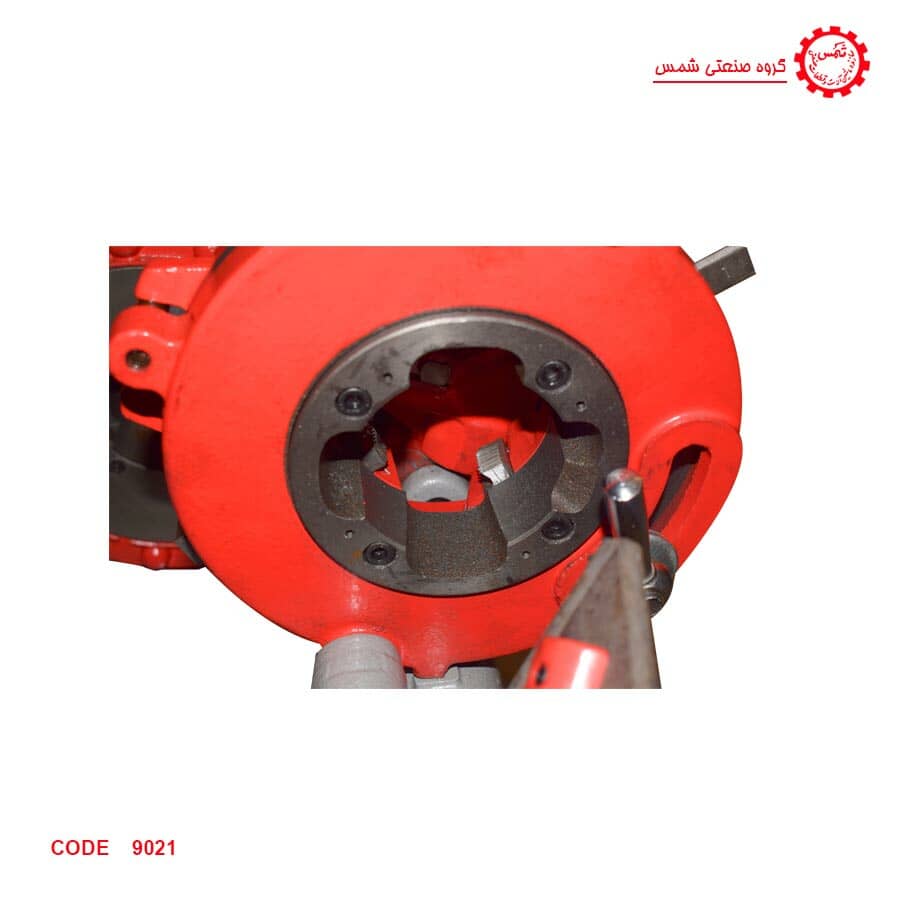

ت) پس از برقوکاری، آن را در جهت آزاد قرار می دهند. به دنبال آن پارچه های حدیده را پایین آورده و در محل خود توسط ضامن قفل می کنند.

ث) پس از تنظیم پارچه های حدیده که باید متناسب با قطر لوله مورد نظر باشد، الکتروموتور را روشن کرده و در ادامه اهرم مجموعه را به

سمت نزدیک شدن پارچه ها به لوله بر روی ریل حرکت می دهند تا پارچه های حدیده با ابتدای لوله تماس یافته و پس از مدتی آن را حدیده نماید.

ج) پس از اتمام عمل حدیده کاری و جدا کردن حدیده از لوله و خاموش کردن دستگاه، حدیده را در جهت آزاد (بالا) قرار میدهند

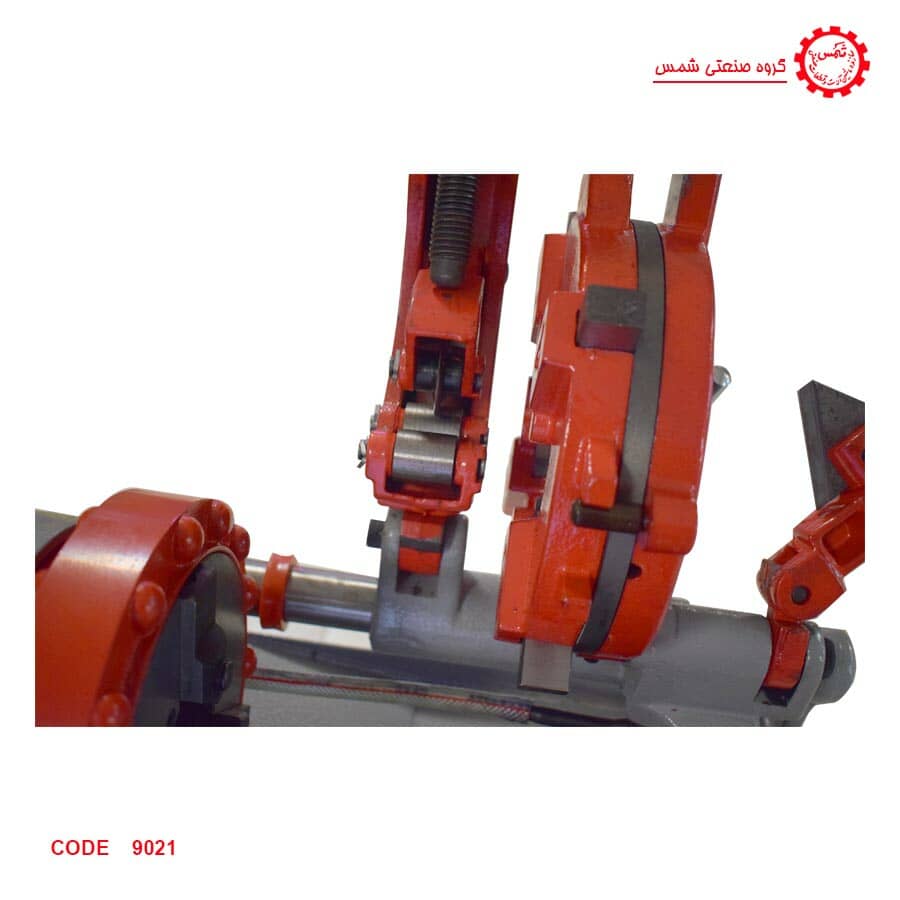

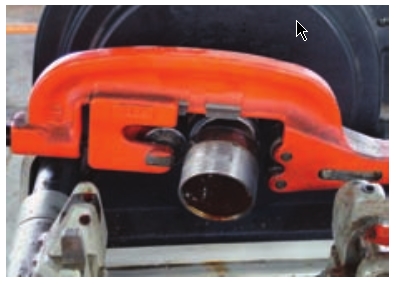

چ) ابتدا لوله بُر را پایین آورده و پس از بازکردن دهانه لوله بر (فاصله دادن تیغه با غلتک ها) ، دستگاه را روشن می کنند.

ح) با روشن شدن دستگاه، اهرم مجموعه را به سمت لوله حرکت میدهند تا تیغه لوله بُر به محل برش نزدیک شده سپس با گرداندن دسته لوله بُر

در جهت عقربه های ساعت و تماس لوله با گرداندن دسته لوله بُر در جهت عقربه های ساعت و تماس لوله با تیغه و غلتک های لوله بُر، همزمان با

گردش لوله، به دسته لوله بُر بار میدهند تا پس از مدتی سر دنده از لوله جدا می شود.

تذکر

در موقع بریدن، برقو زدن و حدیده کردن لوله باید دقت نمود که مخزن روغن حدیده خالی نبوده و الکتروپمپ همزمان روغن را به محل تماس بریزد.

خ) پس از اتمام عمل حدیده کاری، پس از خاموش کردن الکتروموتور، با تغییر وضعیت کلید الکتروموتور در جهت چپ گرد شروع به چرخش می نماید

تا حدیده از لوله جدا شود. با جداشدن کامل پارچه ها از سردنده لوله، دستگیره را تا انتها گردانده و مجموعه کاملا از لوله فاصله می گیرد. در خاتمه

دستگاه را خاموش می کنند.

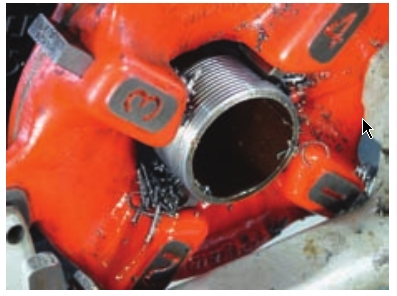

د) به وسیله یک فیتینگ نو و سالم، سر دنده را امتحان می کنند.

قابل ذکر است که در موقع کارکردن دستگاه مقداری پلیسه همراه روغن بر روی صافی دستگاه ریخته می شود که لازم است پس از اتمام کار پلیسه ها

از روی صافی جمع آوری گردند.

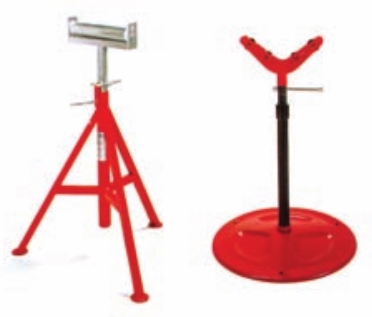

ذ) در موقع بریدن، برقو زدن و حدیده کردن لوله به وسیله حدیده برقی، هرگاه لوله زیاد باشد لازم است که یک خرک سه پایه قابل تنظیم، در زیر و انتهای

لوله برای جلوگیری از خم شدن لوله به پایین و ایجاد اشکال در کار، قرار داده شود
